PCD02 POCKELS CELLS DRIVER
ผลิตภัณฑ์ PCD02 POCKELS CELLS DRIVER ของเราได้รับความนิยมในตลาด การสร้างพัลส์ไฟฟ้าแรงสูงสำหรับการควบคุม Q-switches แบบไฟฟ้า (เซลล์ Pockels) ในเลเซอร์โซลิดสเตต ขอบ HV ที่รวดเร็ว (น้อยกว่า 10 ns) ช่วยให้มั่นใจได้ถึงคอนทราสต์ก่อนและหลังพัลส์ที่ยอดเยี่ยม
ส่งคำถาม
รายละเอียดสินค้า
PCD02 POCKELS CELLS DRIVER
คุณสมบัติของผลิตภัณฑ์
หมายเลขรุ่น: PCD02
ยี่ห้อ: Coupletech
ความสามารถในการจัดหาและข้อมูลเพิ่มเติม
|
บรรจุภัณฑ์: |
กล่องบรรจุ |
ผลผลิต: |
จีน |
|
การขนส่ง: |
มหาสมุทร พื้นดิน อากาศ |
สถานที่กำเนิด: |
จี่หนาน |
|
ความสามารถในการจัดหา: |
1000 ชิ้น |
รหัส HS: |
9013901000 |
บรรจุภัณฑ์และการจัดส่ง
หน่วยขาย:กระเป๋า/กระเป๋า
ประเภทบรรจุภัณฑ์: บรรจุกล่อง
แอปพลิเคชัน:
คุณสมบัติ:
â— เวลาเพิ่มขึ้น/ลดลงอย่างรวดเร็วของ HV: <10 ns
แอมพลิจูดพัลส์ HV: สูงถึง 4.0 kV
â— อัตราการทำซ้ำของพัลส์: สูงถึง 1,000Hz
â— กระวนกระวายใจ, อินพุตระบบไปยังเอาต์พุต: <1.8ns
ต้องใช้สัญญาณอินพุต TTL (CMOS) (3.3/5V, opto-isolated)
â— แหล่งกำเนิดไฟฟ้าแรงสูงในตัว
การควบคุมแรงดันไฟฟ้า HV: โพเทนชิออมิเตอร์ "HV PROGRAM" หรืออินพุตแบบอะนาล็อก
ข้อมูลจำเพาะ:
|
แอมพลิจูดพัลส์ HV |
1.0~4.0 |
kV |
|
|
เวลาขึ้น/ลง |
‰¤10 |
น |
โหลดความจุ:10PF |
|
HV ชีพจรกระวนกระวายใจ |
‰¤1.8 |
น |
|
|
เวลาการกู้คืน |
‰¤50 |
µs |
|
|
แหล่งจ่ายแรงดัน |
12 |
VDC |
12±0.5 V, <150 mA |
|
อัตราการทำซ้ำของชีพจร HV |
0~2000 |
Hz |
|
|
ความต้องการแอมพลิจูดของพัลส์ทริกเกอร์ภายนอก |
3.3–5 V |
V |
opto แยก |
|
HV ชีพจรล่าช้า |
70~90 |
น |
|
|
ขนาด |
60*35*20 |
mm |
|
|
อุณหภูมิในการทำงาน |
-30~60 |
℃ |
|

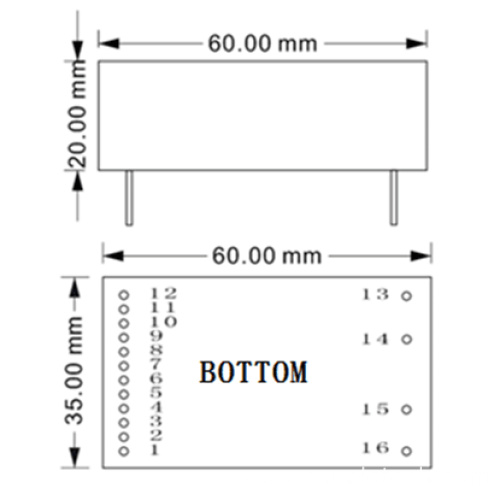

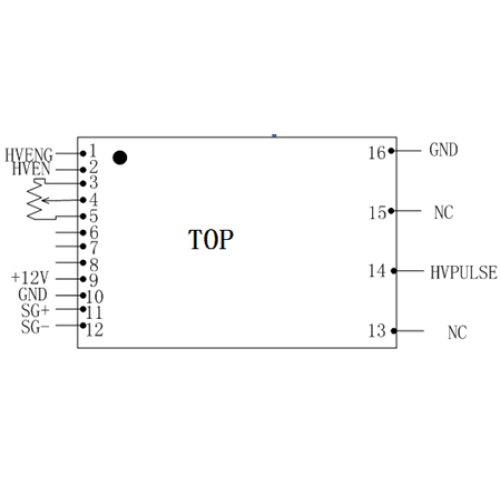

เค้าร่างของ PCD02:
|
เข็มหมุด |
การออกแบบ |
คำอธิบาย |
|
1 |
EN+ |
เอาต์พุตแรงดันสูงเปิดใช้งานโดย PIN1PIN2 ([1" - ปิดใช้งาน [0" - เปิดใช้งาน) |
|
2 |
TH- |
|
|
9 |
+12V |
อินพุตพาวเวอร์ซัพพลาย |
|
10 |
GND |
กลับจากแหล่งจ่ายไฟ |
|
11 |
SG+ |
ขั้นตอนจาก [0" หรือ "1" บน PIN11 PIN12 จะสร้าง QSwitched pulse บน Pockels Cell |
|
12 |
SG- |
|
|
13 |
NC |
|
|
14 |
+HVPULSE |
อิเล็กโทรด Q-switch: HV PULSE OUTPUT |
|
15 |
NC |
|
|
16 |
GND |
อิเล็กโทรด Q-switch:GND |
|
3 |
โปรแกรม HV 1 |
การควบคุมแรงดันไฟฟ้า HV: [โปรแกรม HV" โพเทนชิออมิเตอร์ |
|
4 |
โปรแกรม HV 2 |
|
|
5 |
โปรแกรม HV 3 |
|
|
6 |
NC |
|
|
7 |
NC |
|
|
8 |
NC |
|
l [0" หมายถึงตรรกะ 0 ระดับต่ำ (0V), [1" หมายถึงระดับตรรกะ 1 ระดับสูง (3.3 / 5V)
l [NC" หมายถึงไม่มีการเชื่อมต่อ
บล็อกไฟฟ้า - ไดอะแกรม:

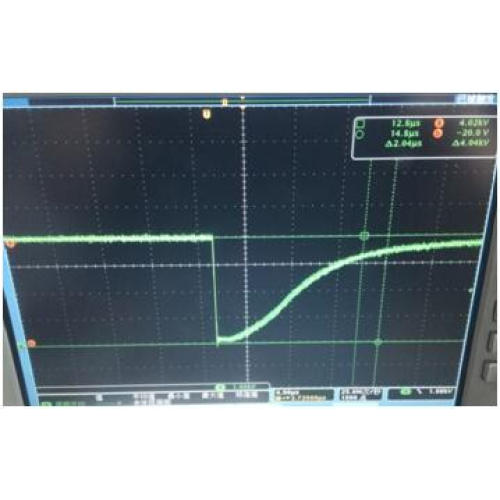

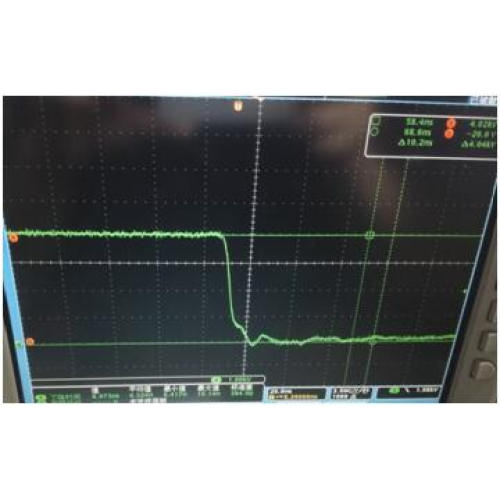

เอาต์พุตทั่วไป:
บอร์ดสาธิต PCD02:
