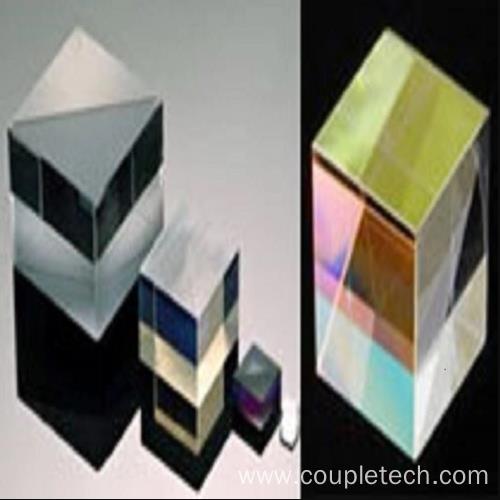

โพลาไรซ์บีม Splitter Cubes ( PBS Cube )

โพลาไรซ์บีมแยกคิวบ์ (PBS Cube) ถูกสร้างโดยซีเมนต์สองมุมที่มีความแม่นยำสูงที่มีความทนทานสูง ปริซึมออปติคอล; ด้านตรงข้ามมุมฉากของปริซึมหนึ่งเคลือบด้วยการเคลือบไดอิเล็กทริกแบบโพลาไรซ์ มันสุ่มคานโพลาไรซ์ออกเป็นสองส่วนมุมฉาก เชิงเส้น โพลาไรซ์ แสงโพลาไรซ์ S จะสะท้อนที่มุม 90 องศาในขณะที่ส่งแสงโพลาไรซ์แบบ P คิวบ์ PBS สามารถใช้เป็นโพลาไรเซอร์ ตัวแยกลำแสง หรือตัวรวมลำแสงในฟิลด์โพลาไรซ์ออปติก ลำแสงเอาต์พุตที่ขนานกับลำแสงอินพุตเรียกว่า p-polarized beam ในขณะที่ลำแสงเอาท์พุตมุมฉากถูกกำหนดเป็น s-polarized beam

PBS Cube Polarizer ที่มีอัตราการสูญพันธุ์ตั้งแต่ 300: 1 ถึง 1000: 1 มีอยู่ Polarization Beamsplitters หรือ Beam Combiners จาก Coupletech มีการเคลือบที่หลากหลายมาก: เช่นแถบแคบ: 488nm, 532nm, 632.8nm, 650nm, 808nm, 850nm, 980nm , 1064nm, 1310nm, 1550nm และบรอดแบนด์: 450-650nm, 650-850nm, 900-1200nm, 1200-1550nm, 1500-1610nm ขนาดของ Beamsplitter จาก Coupletech คือ 5 x 5 x 5mm3, 9 x 9 x 9mm3, 10 x 10 x 10mm3, 12.7 x 12.7 x 12.7mm3, 15 x 15 x 15mm3, 20 x 20 x 20mm3 และ 25.4 x 25.4 x 25.4mm3 , ขนาดอื่น ๆ สามารถปรับแต่งได้ โพลาไรซ์บีม Splitter มักใช้เป็นวัสดุโพลาไรซ์ออปติกและองค์ประกอบออปติคัล
